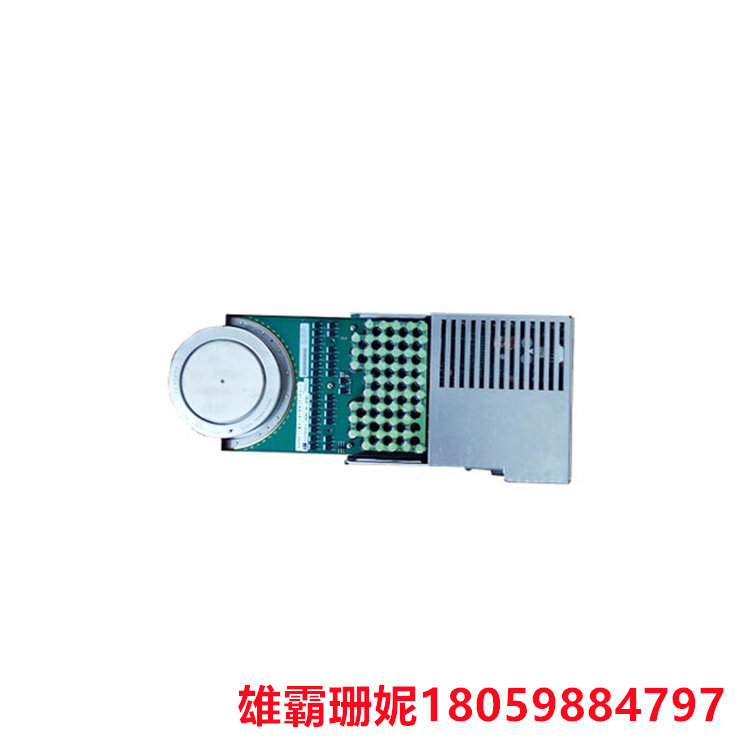

ABB 5SHY5045L0020 集成门极换流晶闸管 IGCT采用一种新的低电感驱动电路

我们知道GTO有’通’和’断’两个稳定工作状态，但在它们之间(开断过程)，则是不稳定状态。IGCT采用一种新的低电感驱动电路，在门极(-20V)偏置状态下，通过应驱动电路可获得4000A/us电流变化率。它使得在大约1us时间内，阳极电压开始.上升前，将全部阳极电流不通过阴极，而从门极流出。晶闸管的PNPN四层结构暂时变为PNP晶体管三层结构，有了稳定的中间状态。在IGCT的关断过程中，IGCT能瞬间从导通转到阻断状态，变成一个PNP晶体管以后再关断，所以它无外加du/dt限制。而GTO必须经过一 个既非导通又非关断的中间不稳定状态载苏方进行转换，即“GTO区”，所以需要很大的吸收电路来抑制电压变化率。
