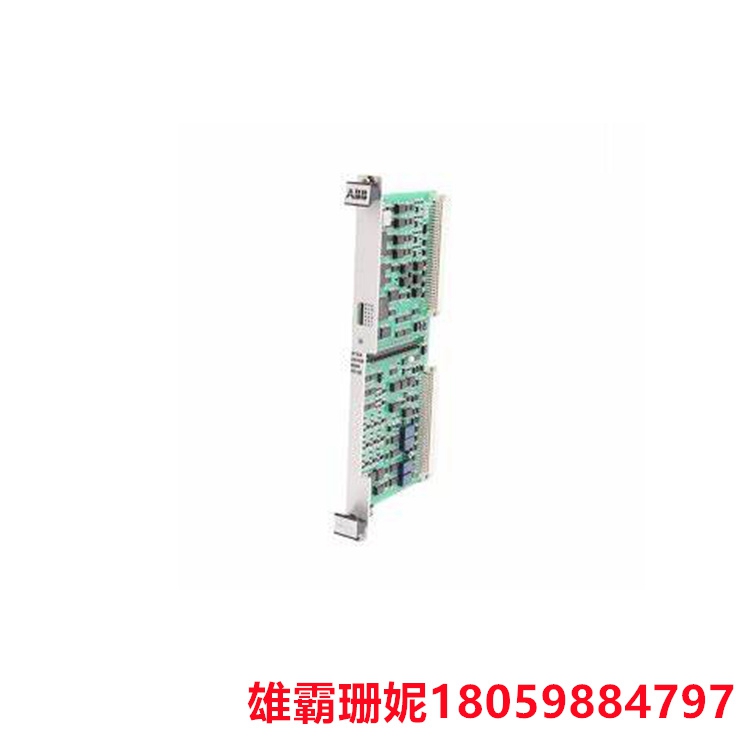

ABB 086348-001 电路板模块 为了抑制PCB电路板导线之间的串扰

086348-001    电路板模块 电磁兼容性是指电子设备在各种电磁环境中仍能够协调、有效地进行工作的能力。目的是使电子设备既能抑制各种外来的干扰，使电子设备在特定的电磁环境中能够正常工作，同时又能减少电子设备本身对其它电子设备的电磁干扰。
1、选择合理的导线宽度由于瞬变电流在PCB电路板印制线条上所产生的冲击干扰主要是由印制导线的电感成分造成的，因此应尽量减小印制导线的电感量。
2、采用正确的布线策略采用平等走线可以减少导线电感，但导线之间的互感和分布电容增加，如果布局允许，好采用井字形网状布线结构，具体做法是印制板的一面横向布线，另一面纵向布线，086348-001    电路板模块 然后在交叉孔处用金属化孔相连。
3、为了抑制PCB电路板导线之间的串扰，在设计布线时应尽量避免长距离的平等走线，尽可能拉开线与线之间的距离，信号线与地线及电源线尽可能不交叉。在一些对干扰十分敏感的信号线之间设置一根接地的印制线，可以有效地抑制串扰。086348-001    电路板模块
